Комплект оборудования JUPITER HUGHES Ка-диапазон

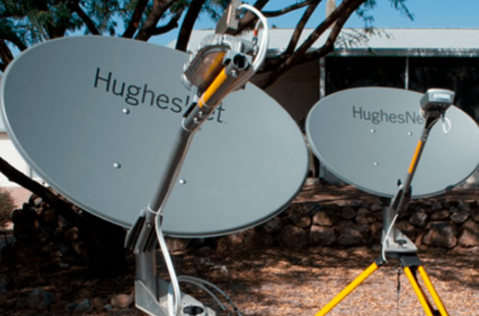

Комплект оборудования JUPITER HUGHES Ка-диапазона включает в себя:

— Спутниковую антенну диаметром 0,74 м;

— Приемопередатчик 1Вт или 2Вт;

— Спутниковый модем HT1100;

— Универсальную опору для крепления антенны на стену или на горизонтальную поверхность (не входит в стандартный комплект поставки т. к. необходимо уточнять при заказе).

Особенности:

— Скорость передачи информации в прямом канале, поддерживаемая модемом – до 45 Мбит/с;

— Скорость передачи информации в обратном канале, поддерживаемая модемом – до 10 Мбит/с;

— Электропитание терминала – 220 Вольт, 50 Гц, потребляемая мощность – не более 75 Вт;

— Рекомендуемая длина кабель-трассы от спутниковой антенны до модема до 30 метров (кабель не входит в стандартный комплект, т. к. требует уточнения длины).

Комплект оборудования JUPITER оснащается универсальным трансивером, где передатчик и приемник размещены в одном корпусе. Передатчик системы разработан специально для работы в режиме насыщения, что является необходимым условием работы в системе Hughes.

Особенности трансивера:

— Моноблочное исполнение;

— Интегрированный МШУ расширенного диапазона;

— Круговая правая и левая поляризация;

— Высокая стабильность коэффициента усиления;

— Низкий уровень внеполосных и побочных излучений;

— Низкий уровень шума МШУ;

— Низкое энергопотребление.

Модуляция: QPSK, 8PSK, 16APSK, 32APSK
Символьная скорость: от 1 Мсим/сек до 50 Мсим/сек
Информационная скорость: до 45 Мбит/сек
Метод инкапсуляции: GSE

Конфигурация сети / обратный канал

Стандарт: ETSI/IPoS TDMA/FDMA
Кодирование: LDPC, FEC 1/2, 2/3, 4/5, 9/10 в сочетаннии с эффективным изменением размеров блоков и импульсов. Адаптивный выбор обратных каналов (AIS)
Модуляция: OQPSK
Символьная скорость: от 512 ксим/сек до 8196 ксим/сек
Информационная скорость: до 10 Мбит/сек
Регулировка излучаемой мощности (ULPS)


Интерфейсы

Спутниковые интерфейсы: TxIF: Разъём - F, 29,2 ГГц - 31 ГГц; RxIF: Разъём - F, 18,3 ГГц - 21,2 ГГц
Мощность BUC (IFL): 1 Вт и 2 Вт
Интерфейс данных: LAN: 10/100 Ethernet
Интегрированный прокси для улучшения характеристик PEP для TCP/IP
Интегрированное ПО Hughes TurboPage для обработки HTTP трафика с целью
AES шифрование в прямом и обратных спутниковых каналах
DNS кэширование, Статическая и динамическая адресация, DHCP сервер или ретранслятор

Механические/экологические характеристики

Габариты: 204 x 39 x 227 мм
Вес: 0.73 кг
Рабочая температура: от 0°C до 40°C
Влажность: 90%, без конденсата
Входное напряжение: 90-260 В переменного тока 50 - 60Гц
Стандарты радиовещания: Ka-Band
