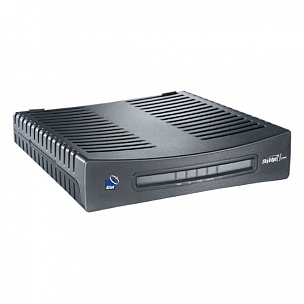

Модем SE II Extend
SkyEdge™ II Extend — компактный 2-х портовый приемо-передающий VSAT терминал для корпоративного использования, обеспечивающий широкополосный IP доступ и мультивещание для одного или нескольких территориально удаленных офисов. SkyEdge™ II Extend основан на стандартах DVB-S2 и DVB-RCS.
SkyEdge™ II Extend обеспечивает эффективность использования полосы пропускания и высокую эксплуатационную готовность благодаря применению ACM (адаптивной модуляции и кодирования) стандарта DVB-S2 для исходящих каналов. Высокая эффективность использования полосы пропускания достигается посредством использования режимов модуляции QPSK,8PSK, 16APSK, 32APSK и кодирования LDPC. Поддержка ACM позволяет динамически использовать полосу пропускания для каждого VSAT в соответствии с состоянием местного канала.
SkyEdge™ II Extend имеет следующие особенности:
- Высокие скорости входящих и исходящих каналов
- VSAT-терминал на основе стандартов DVB-S2 и DVB-RCS с расширенной функциональностью
- Высокий коэффициент готовности при использовании ACM и адаптивного управления входящими каналами по стандарту DVB-S2
- Встроенное ускорение TCP, HTTP и VPN
- Поддержка QoS для высококачественной передачи VoIP-, видео-трафика и доступа к Интернет, позволяющая устанавливать очередность и равнодоступность
- 2 Ethernet порта
Исходящий канал
Стандарт: DVB-S, DVB-S2 ACM
Скорость передачи данных: 256 кбит/с — 45 Мбит/с
Модуляция: QPSK, 8PSK, 16APSK, 32APSK
Тип помехоустойчивого кодирования: LDPC и BCH (DVB-S2)
Скорость кода (DVB-S2): 1/3, 2/5, ½, 2/3, ¾, 4/5, 5/6, 8/9, 9/10
Запросный канал
Схема доступа: MF-TDMA DVB-RCS
Скорость передачи данных: до 4Мбит/с
Модуляция: QPSK, 8PSK
Помехоустойчивое кодирование (RCS): Turbo coding FEC ½; 2/3; ¾; 4/5; 6/7
Внешний блок
Передатчик: линейный
- 2Вт / 4 Вт Ku-диапазон или Ext Ku-диапазон;
- 4 Вт / 8 Вт C или Ext C диапазон;
- 4 Вт Ka-диапазон
Приемник: стандартный, типа TVRO или PLL
Размер антенны (типовой):
- Ka- и Ku-диапазон: 0,55 м −1,2 м;
- C-диапазон: 1,8 м
Внутренний блок
Интерфейс РЧ: прием/передача, 2 разъема F-типа, 75Ом
Интерфейс данных: 2xEthernet 10/100BaseT, RJ-45
Характеристики IP
Расширенная IP-функциональность: Multi VRF & VLAN, IPv6, RIP, IRDP, DHCP, NAT/PAT, IGMP, IP prioritization
Поддержка до 2 VLAN, ACL, DiffServ, IPSec
Поддержка Bandwidth on Demand, TCP & HTTP ускорение, Multi-Level QoS и MPN
Поддержка одновременных соединений
- До 512 TCP-сессий
- До 7 голосовых сессий
- До 2 видео сессий
Электрические характеристики
Питание: переменное напряжение в диапазоне 100-240В, или постоянное напряжение 10-59В
Потребление электроэнергии: 8,5 Вт (только внутренний блок)
Условия эксплуатации
Рабочая температура: от −5 до +50˚С
Температура хранения: от −40 до +70˚С
Относительная влажность: до 90%
Размеры
Габаритные размеры: 240×55×235 мм
