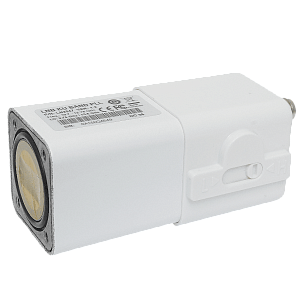

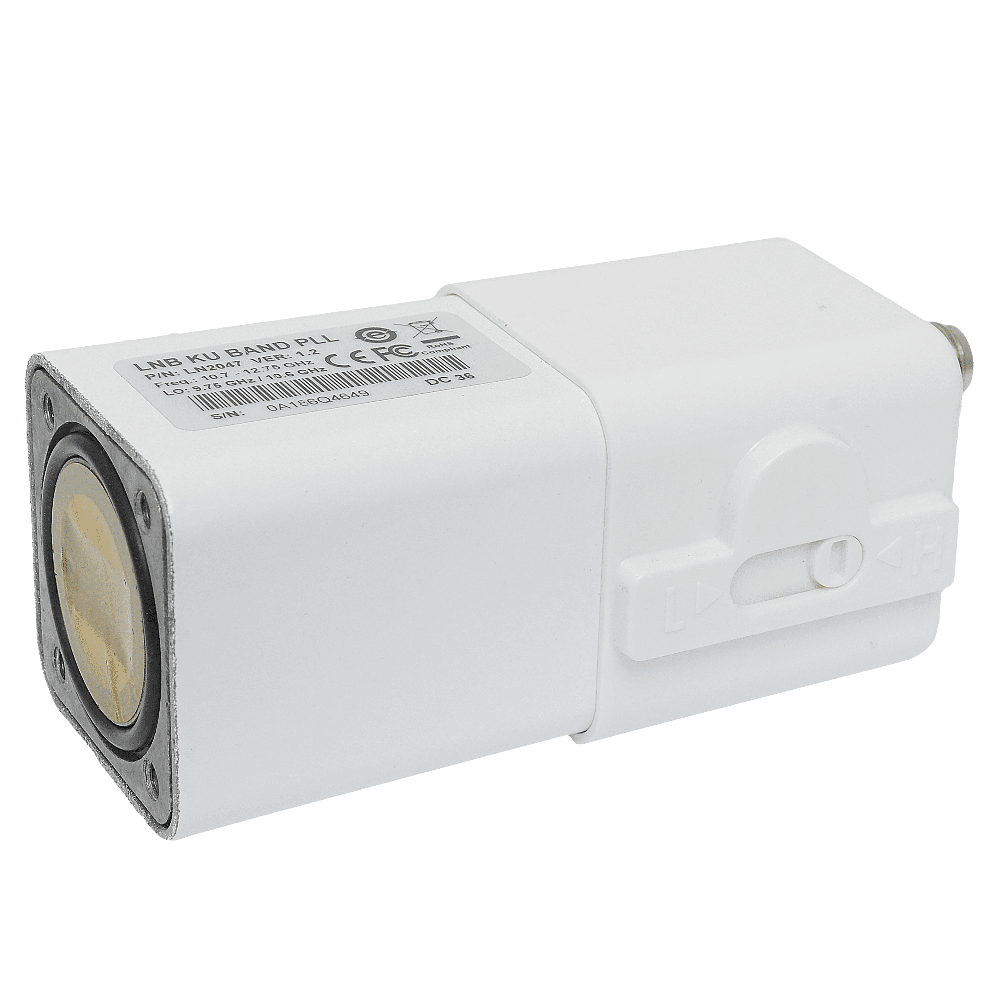

МШУ LNB LN2047 Gilat

Усилитель малошумящий конвертер (МШУ) LNB LN2047 универсальный Gilat диапазон PLL 10.7-12.75 ГГЦ

Рабочие параметры

Режим 1 (положение «L»):

— Частота входного сигнала - 10.7-11.7 ГГц

— Промежуточная частота – 9.75 ГГц

— Частоты выходного сигнала – 0.95 – 1.95 ГГц

Режим 2 (положение «H»):

— Частота входного сигнала - 11.7-12.75 ГГц

— Промежуточная частота – 10.6 ГГц

— Частоты выходного сигнала – 1.1 – 2.15 ГГц

Параметры окружающей среды:

— Рабочая температура -40 - + 60⁰С

— Температура хранения -40 - +75⁰С

— Относительная влажность 0-100%

Размеры 105x45x45

Вес 0,18 Кг

Компактный высокопроизводительный наружный повышающий модуль BUC

Диапазон частот, Гц:

— Выход 13.75- 14.5 ГГц

— Гетеродин 12.8 ГГц

— Вход 950 -1.7 МГц

Радиочастотные характеристики:

— Выходная мощность (P1db) 4 Вт (+36 dBm)

— Усиление (дБ) 56 дБ min.

Интерфейс:

— Входной разъем N: 50 Ω

— Выходной разъем фланец WR-75

— Масса 0.5 кг

— Требования к электропитанию

— Входное напряжение +12 В…+30 В DC

— Потребляемая мощность 28 Вт

Расширенный диапазон рабочих температур: -40 - +75 ºC
