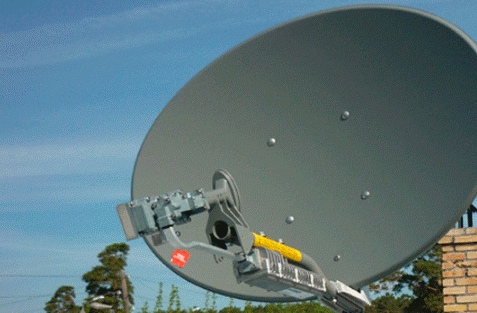

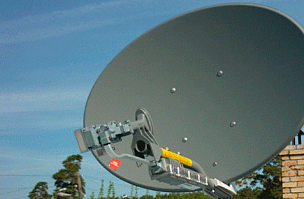

Офсетная приемо-передающая антенна диаметром 0,74м (Ka-Band)

Спецификация на антенну 0.74м Ka-диапазон

Основные возможности

- Офсетное исполнение, эллиптическая;

- Соответствие жестким требованиям по кросс-поляризации;

- Низкая стоимость доставки и удобная транспортировка;

- Простая установка, выполняемая одним человеком - время сборки менее одного часа.

Характеристики

Диаметр антенны (эффективный эквивалент): 0,74 м.
Рабочая частота (ГГц)
Прием: 18,10 - 20,20
Передача: 28,00 - 30,00
Усиление (0,3 дБи)
Прием: 42.2 дБи на 20.20 ГГц
Передача: 45.2 дБи на 30.00 ГГц
Шумовая температура антенны
Угол места 30°: 54 К

Огибающая диаграммы направленности:
1,5° < Θ < 20°: 29-25 Log(Θ) дБ
7° < Θ < 9.2°: +8 дБ
9.2° < Θ < 48°: 32 - 25 Lg(Θ) дБ
32 - 25 Lg(Θ) дБ: -10 дБ

Кросс-поляризация
Tx: 25 дБ
Rx: 22 дБ
Коэф. стоячей волны по напряжению (КСВН): 1.3 : 1 Макс.

Механические характеристики

Материал рефлектора: Сталь
Оптика антенны: Однозеркальная, офсетная
Диаметр трубостойки опоры: 60 мм
Диапазон регулировки антенны по углу места: от 2° до 90° (точная настройка)
Диапазон регулировки антенны по азимуту: ±5° (точная настройка); 360° (грубая настройка)
Тип подвески: Азимутально-угломестная
Вес: 12 кг (без опоры)

Условия эксплуатации

Ветровая нагрузка
Рабочая: 80 км/ч
Предельная: 201 км/ч
Рабочая температура окружающей среды: от -40°С до 60°
